Mobilne układy probiercze – Mobile test devices

Układy probiercze mobilne przeznaczone są do badań wysokonapięciowych napięciem przemiennym o częstotliwości sieciowej lub napięciem stałym. Dzięki zabudowie na skrzyni samochodu lub przyczepie umożliwiają badanie obiektów energetycznych w terenie (podstacje, linie energetyczne, itp)

Charakterystyka
  • Układ składa się z transformatora probierczego WN o wzmocnionej konstrukcji odpornej na przeciążenia i wibracje wynikające z transportu, szafy zasilającej oraz walizki sterowniczej;
  • Zakres mocy do 50 kVA;
  • Zakres maksymalnych napięć wtórnych do 300 kV;
  • Sterowanie układem odbywa się przy pomocy walizki i szafy sterowniczej, które wyposażone są w autotransformator regulacyjny wraz z napędem pracującym pod kontrolą sterownika mikroprocesorowego oraz cyfrowe mierniki prądu i napięcia. Sterownik umożliwia również programowanie wartości napięcia, prędkości podnoszenia napięcia oraz czasu trwania próby;
  • Pomiar napięcia odbywa się z odczepu po stronie wysokiego napięcia, lub za pomocą dzielnika typu DN;
  • Wyposażenie transformatora w prostownik jednopołówkowy pozwala na otrzymanie układu probierczego napięcia stałego.
Zalety
  • Możliwość wykonania układu stacjonarnego, wyposażonego w kółka lub umieszczonego na przyczepie;
  • Blokada bezpieczeństwa zapobiegająca przypadkowemu załączeniu napięcia;
  • Sterowanie ręczne lub automatyczne;
  • Szybkie zabezpieczenia zwarciowe;
  • Pomiar napięć i prądów;
  • Możliwość wykonania pulpitu sterowniczego PS2-250 w obudowie Rack 19″;
  • Komplet przewodów łączeniowych i zasilających o długościach 10 m + 10 m;
  • Ergonomiczna budowa ułatwiająca poprawne przeprowadzenie prób;
  • Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością wg PN-EN ISO 9001.

Przykładowe wykonania układów probierczych

Zdjęcie Zdjęcie

Mobilne laboratorium do badania sprzętu dielektrycznego.

Układ UP20-185 b Układ UP20-185 a

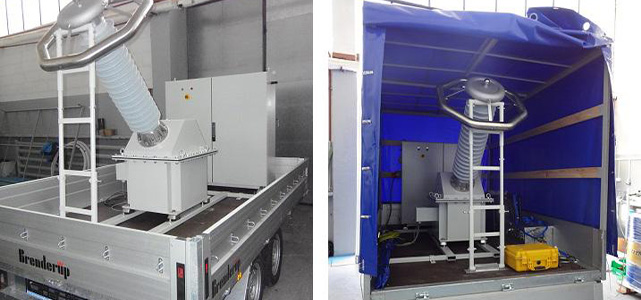

Układ UP20-185 (20kVA, 185kV AC)  zainstalowany na przyczepie.

Układ UP6J 100AC - 130DC

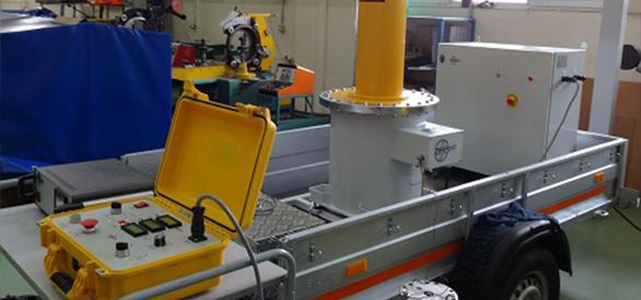

Układ UP6J 100AC – 130DC zainstalowany na przyczepie (prostownik montowany jest na górnym zacisku transformatora).
