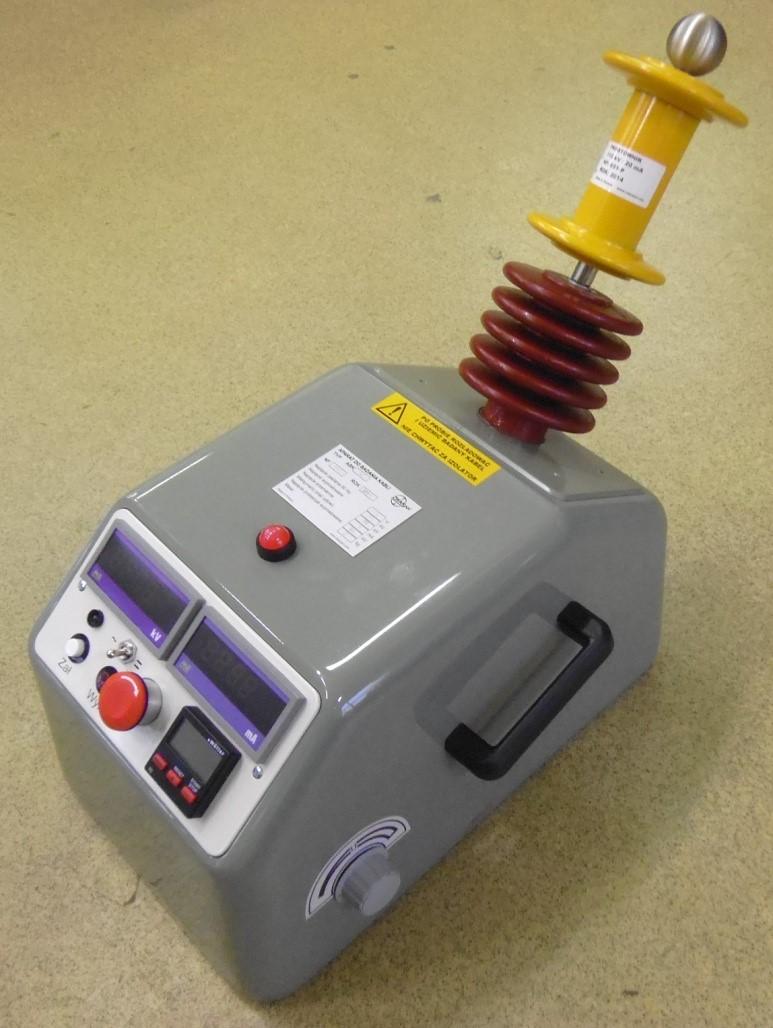

Aparat do badania kabli typu ABK typ C

  1. Home »
  2. Oferta / Offer »
  3. Aparatura probiercza wysokiego napięcia / »
  4. Badanie kabli / Cable Testing »
  5. Aparaty do badania kabli / »
  6. ABK C »

Aparaty typu ABK to urządzenia znakomicie sprawdzające się w próbach odbiorczych kabli energetycznych średniego napięcia napięciem wyprostowanym. Ich niewielkie rozmiary i ergonomiczna budowa pozwalają na proste użytkowanie podczas badań terenowych. Aparaty do badania kabli ABK, określane często również nazwą „Kenetron” od wielu lat cieszą się zaufaniem wielu klientów zarówno w kraju jak i zagranicą. Aparaty typu ABK stanowią źródło napięcia wyprostowanego jednopołówkowo. Jednak poprzez prosty demontaż prostownika możliwe jest otrzymanie również źródła napięcia przemiennego. Aparaty w wersji C są unowocześnione poprzez wprowadzenie cyfrowych mierników wartości skutecznej, co pozwala na jeszcze dokładniejszy pomiar.

Charakterystyka
  • Różne zakresy napięcia wyprostowanego – zależnie od modelu: 45, 55, 63 lub 70 kV;
  • Aparat składa się z transformatora WN, autotransformatora regulacyjnego, prostownika, elektronicznego wyzwalacza przeciążeniowego oraz układów zabezpieczeniowych i kontrolno-pomiarowych;
  • Mierniki cyfrowe umożliwiające pomiar rzeczywistej wartości skutecznej True RMS prądu i napięcia;
  • Pomiar składowej stałej stałej i przemiennej prądu upływu;
  • Obudowa wykonana ze stopu aluminium.

Dane techniczne:

Typ – ABK-45C ABK-55C ABK-63C ABK-70C
Napięcie zasilania 50 Hz V 230 230 230 230
Napięcie wtórne przemienne kV 0 ÷ 32 0 ÷ 39 0 ÷ 45 0 ÷ 50
Napięcie wtórne wyprostowane kV 0 ÷ 45 0 ÷ 55 0 ÷ 63 0 ÷ 70
Prąd maksymalny ciągły mA 6 6 10 5
Prąd maksymalny 30-min mA 10 10 15 6
Napięcie probiercze DC aparatu kV 54 66 76 84
Dokładność pomiaru napięcia % ±2 ±2 ±2 ±2
Dokładność pomiaru prądu % ±2 ±2 ±2 ±2
Biegunowość napięcia DC – + + +/- +
Masa kg 26 26 48 40
Zalety
  • Płynna regulacja napięcia;
  • Blokada bezpieczeństwa zapobiegająca przypadkowemu załączeniu napięcia;
  • Łatwe użytkowanie dzięki odpowiednim systemom sterowania i sygnalizacji;
  • Ergonomiczna budowa ułatwiająca przeprowadzanie prób;
  • Mobilność;
  • Możliwość wykorzystania jako źródło wysokiego napięcia wyprostowanego lub przemiennego;
  • Przystosowanie do prób terenowych dzięki wytrzymałej obudowie i możliwości demontażu prostownika;
  • Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością
    wg PN-EN ISO 9001.
  • Minimalizacja błędu pomiaru napięcia dzięki cyfrowym miernikom wartości skutecznej True RMS oraz zastosowaniu odczepu z transformatora;
Dodatkowe wyposażenie:
  • Drążek rozładowczy;
  • Przewody wysokiego napięcia o różnych długościach.
