Przenośne aparaty AC do 2 kVA typ AP

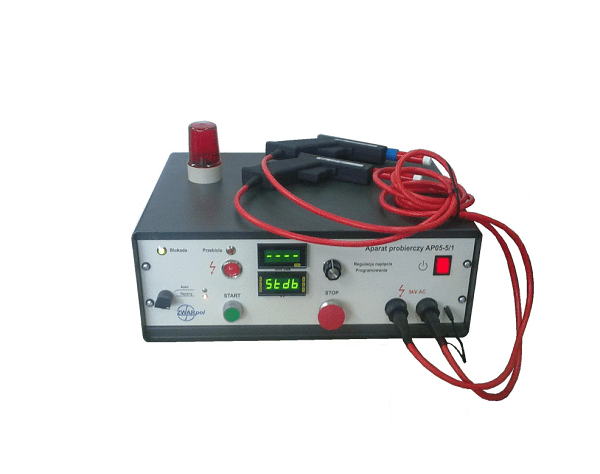

Aparaty typu AP05-5 stanowią regulowane źródło napięcia przemiennego. Znajdują zastosowanie w laboratoryjnych badaniach izolacji w układach o dużych wartościach pojemności wewnętrznej. Są wszechstronnymi, prostymi w obsłudze i bezpiecznymi narzędziami do sprawdzania wytrzymałości dielektrycznej układów izolacyjnych.
Charakterystyka
• Maksymalne napięcie probiercze do 5 kV
• Aparat wyposażony jest w transformator WN, autotransformator regulacyjny z napędem silnikowym, sterownik mikroprocesorowy umożliwiający zaprogramowanie wartości napięcia, prędkości podnoszenia napięcia i czasu trwania próby, cyfrowe mierniki prądu i napięcia, elektroniczny wyzwalacz przeciążeniowo-zwarciowy, przyciski sterownicze oraz lampki sygnalizacyjne;
• Pomiar napięcia realizowany jest po stronie wysokiego napięcia, poprzez dzielnik napięcia;
• Możliwe jest wykonanie urządzenia z dwoma zaciskami izolowanymi lub z jednym zaciskiem uziemionym i jednym izolowanym (pomiar prądu wyłącznie w drugiej wersji wykonania);
• Załączanie wysokiego napięcia może być realizowane za pomocą przycisku w pistolecie lub na płycie czołowej
Dane techniczne:
| Typ | – | AP05-5 |
| Napięcie zasilania 50 Hz | V | 230 |
| Wtórne napięcie regulowane | kV | 0 ÷ 5 |
| Maksymalny prąd strony WN | mA | 100 |
| Dokładność pomiaru napięcia | % | ± 2 |
| Szybkość podnoszenia napięcia | kV/s | 0.05 ÷ 0.5 |
| Napięcie probiercze obwodów WN | kV | 6 |
| Napięcie probiercze obwodów nn | kV | 2 |
| Masa | kg | 22 |
| Wymiary gabarytowe | mm | 489 × 450 × 193 (h) |
Zalety
• Możliwość zautomatyzowania próby dzięki mikroprocesorowemu sterownikowi umożliwiającemu programowanie żądanych parametrów;
• Dokładniejszy pomiar dzięki zastosowaniu dzielnika pojemnościowego;
• Wybór trybu pracy – automatyczny lub manualny;
• Prosta obsługa i przejrzysty układ sygnalizacyjny;
• Bezpieczne użytkowanie dzięki możliwości zakończenia wyprowadzeń wygodnymi elektrodami pistoletowymi;
• Wszechstronność zastosowania;
• Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością wg PN-EN ISO 9001.
