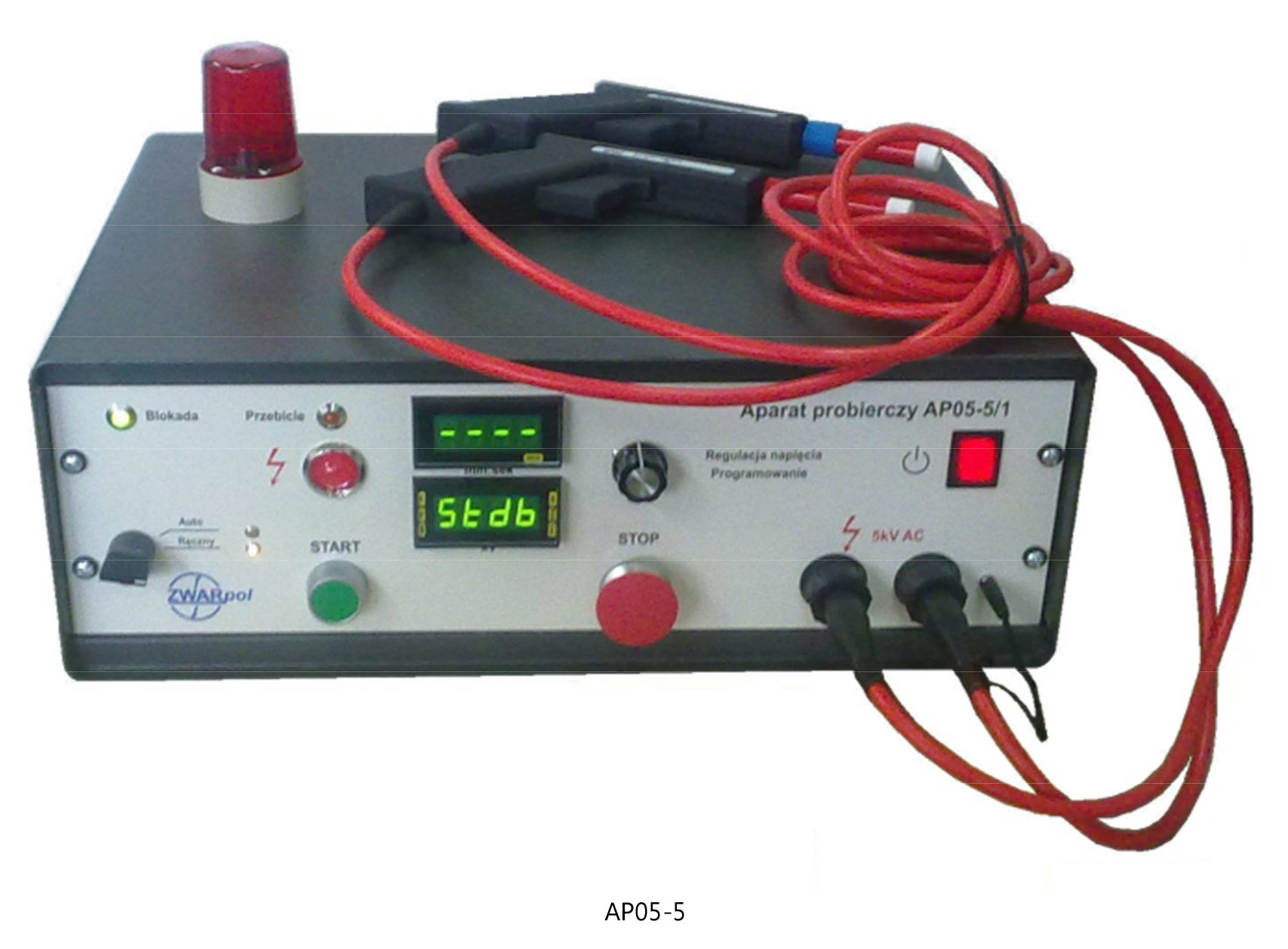

APARATY PROBIERCZE AP05-5
Aparaty typu AP05-5 stanowią regulowane źródło napięcia przemiennego. Znajdują zastosowanie w laboratoryjnych badaniach izolacji w układach o dużych wartościach pojemności wewnętrznej. Są wszechstronnymi, prostymi w obsłudze i bezpiecznymi narzędziami do sprawdzania wytrzymałości dielektrycznej układów izolacyjnych.
Charakterystyka
- Maksymalne napięcie probiercze do 5 kV
- Aparat wyposażony jest w transformator WN, autotransformator regulacyjny z napędem silnikowym, sterownik mikroprocesorowy umożliwiający zaprogramowanie wartości napięcia, prędkości podnoszenia napięcia i czasu trwania próby, cyfrowe mierniki prądu i napięcia, elektroniczny wyzwalacz przeciążeniowo-zwarciowy, przyciski sterownicze oraz lampki sygnalizacyjne;
- Pomiar napięcia realizowany jest po stronie wysokiego napięcia, poprzez dzielnik napięcia;
- Możliwe jest wykonanie urządzenia z dwoma zaciskami izolowanymi lub z jednym zaciskiem uziemionym i jednym izolowanym (pomiar prądu wyłącznie w drugiej wersji wykonania);
- Załączanie wysokiego napięcia może być realizowane za pomocą przycisku w pistolecie lub na płycie czołowej
Dane techniczne
| Typ |
–
|
AP05-5
|
| Napięcie zasilania 50 Hz |
V
|
230
|
| Wtórne napięcie regulowane |
kV
|
0 ÷ 5
|
| Maksymalny prąd strony WN |
mA
|
100
|
| Dokładność pomiaru napięcia |
%
|
± 2
|
| Szybkość podnoszenia napięcia |
kV/s
|
0.05 ÷ 0.5
|
| Napięcie probiercze obwodów WN |
kV
|
6
|
| Napięcie probiercze obwodów nn |
kV
|
2
|
| Masa |
kg
|
22
|
| Wymiary gabarytowe |
mm
|
489 × 450 × 193 (h)
|
Zalety
- Możliwość zautomatyzowania próby dzięki mikroprocesorowemu sterownikowi umożliwiającemu programowanie żądanych parametrów;
- Dokładniejszy pomiar dzięki zastosowaniu dzielnika pojemnościowego;
- Wybór trybu pracy – automatyczny lub manualny;
- Prosta obsługa i przejrzysty układ sygnalizacyjny;
- Bezpieczne użytkowanie dzięki możliwości zakończenia wyprowadzeń wygodnymi elektrodami pistoletowymi;
- Wszechstronność zastosowania;
- Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością wg PN-EN ISO 9001.
