Układy probiercze AC do 10 kVA

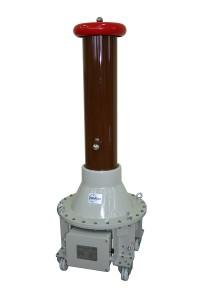

Układy probiercze AC składają się z transformatorów serii TP oraz pulpitu sterującego w formie walizki (o mocy do 3kVA) lub stacjonarnego pulpitu ( o mocy do 10 kVA ). Pulpity wyposażone są w autotransformatory regulacyjne z ręcznym lub silnikowym napędem, układy pomiaru napięcia oraz prądu z miernikami analogowymi lub sterownikami PLC z panelami HMI spełniającymi jednocześnie funkcje pomiarowe ( z cyfrowym odczytem parametrów i mierzonych wielkości ) sterownicze i zabezpieczające. Sterownik umożliwia programowanie wartości napięcia, prędkości podnoszenia napięcia oraz czasu trwania próby. Pomiar wysokiego napięcia może być zrealizowany poprzez dzielnik napięcia, odczep pomiarowy o przekładni 1:1000 wyprowadzony z obwodu WN lub pomiar napięcia strony pierwotnej. Dostępne są też układy z elektroniczną regulacją napięcia.
Zastosowanie
Układy te są przeznaczone do badań wytrzymałości dielektryków napięciem przemiennym. Wykorzystywane są głównie w laboratoriach wysokiego napięcia jednostek naukowo-badawczych lub komórek kontroli jakości.
Wyposażenie

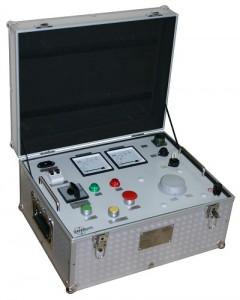

Wyposażenie standardowe:PS3-250
Układy wyposażone są w komplet przewodów łączeniowych i zasilających o długości odpowiednio 5 m oraz 1,5 m (układ o mocy 3kVA) lub 10m oraz 10 m (układ o mocy 6kVA) (inna długość przewodów po uzgodnieniu).
Wyposażenie opcjonalne (należy uwzględnić w zamówieniu):
-drążek uziemiający
-automatyczny uziemnik zwierający do ziemi zacisk WN kiedy zasilanie transformatora jest wyłączone.
Dane techniczne:
| Typ | – | UP6J-40AC | UP6J-60AC | UP6J-75AC | UP6J-100AC | UP6J-120AC | UP6J-150AC |
| Napięcie zasilania 50Hz\1 | V | 230 | 230 | 230 | 230 | 230 | 230 |
| Napięcie wtórne\2 | kV | 20-40 | 30-60 | 37,5-75 | 50-100 | 60-120 | 75-150 |
|
Prąd maksymalny ciągły z pulpitem PS250-3 PS250-6 |
mA |
75 150 |
50 100 |
40 80 |
30 60 |
25 50 |
20 40 |
|
Prąd maksymalny 15-min z pulpitem PS250-3 PS250-6 |
mA |
90 180 |
60 120 |
48 96 |
36 72 |
30 60 |
24 48 |
| Napięcie probiercze 50Hz | kV | 48 | 72 | 90 | 120 | 144 | 180 |
| Masa pulpitu | kg | 25 (PS3-250) / 100 (PS6-250) | 25 (PS3-250) / 100 (PS6-250) | 25 (PS3-250) / 100 (PS6-250) | 25 (PS3-250) / 100 (PS6-250) | 25 (PS3-250) / 100 (PS6-250) | 25 (PS3-250) / 100 (PS6-250) |
| Masa transformatora | kg | 180 | 180 | 180 | 220 | 250 | 250 |
1 dostępne są układy probiercze zasilane z napięcia 400 V ( inne na specjalne zamówienie)
2 przełączanie zakresów – opcja (jak w karcie katalogowej TP6J) – należy podać w zamówieniu
3 inne napięcia i moce dostępne po uzgodnieniu z producentem
